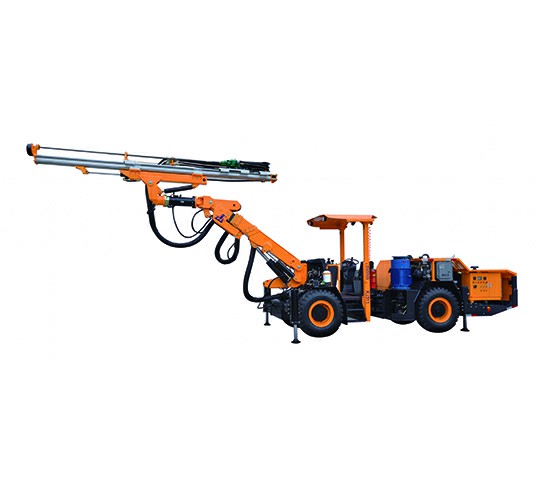

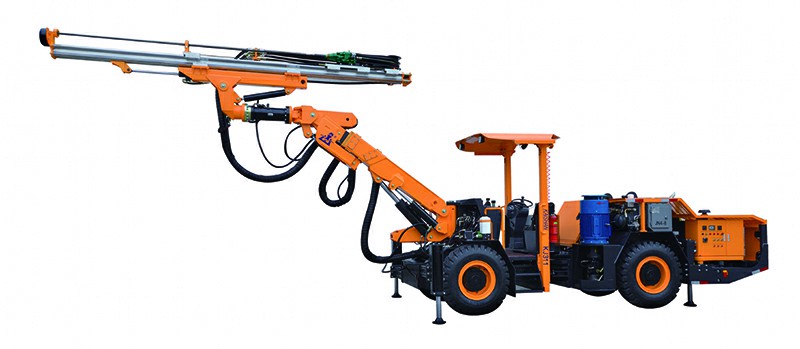

KJ311-CYTJ45(H) (Тип плато) Гидравлическая проходческая буровая установка

Краткая информация:

Гидравлическая буровая установка для проходки туннелей KJ311-CYTJ45(H) (с увеличенной высотой) подходит для бурения твердых пород, сечение которых находится в диапазоне от 12 до 35 квадратных метров.

Приложения Преимущество Параметр Сопутствующие товары

Приложения

Гидравлическая буровая установка для проходки туннелей KJ311-CYTJ45(H) (с увеличенной высотой) подходит для бурения твердых пород, сечение которых находится в диапазоне от 12 до 35 квадратных метров.

Характеристики производительности

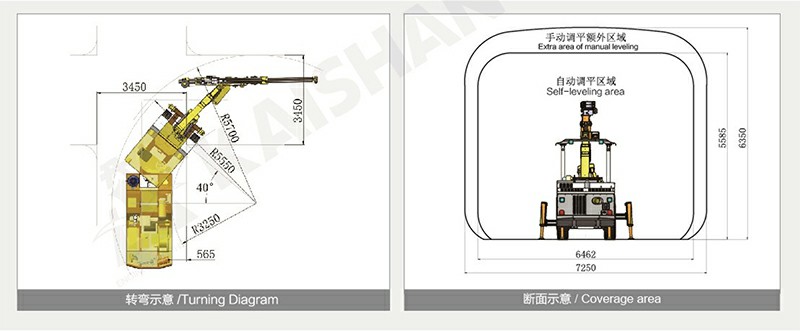

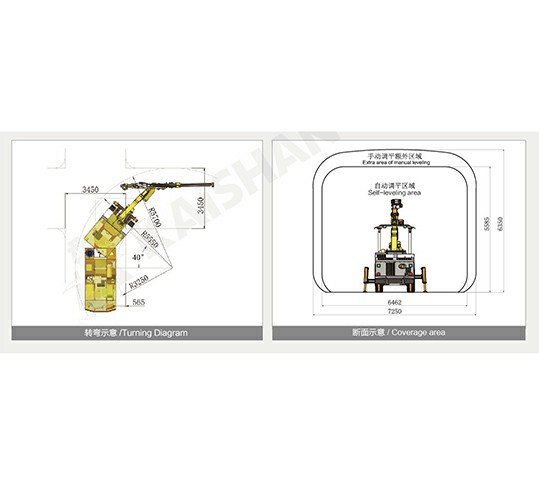

  • Прочная гибкая стрела способна оптически охватывать секцию; Вращение на 360° и самовыравнивающаяся балка облегчают позиционирование сверла; Его также можно использовать для бурения боковых анкеров и анкерных болтов;
  • Буровая установка обеспечивает оператору хороший обзор; сбалансированная компоновка и шарнирно-сочлененное шасси полного привода обеспечивают гибкое, быстрое и безопасное движение в узком тоннеле;

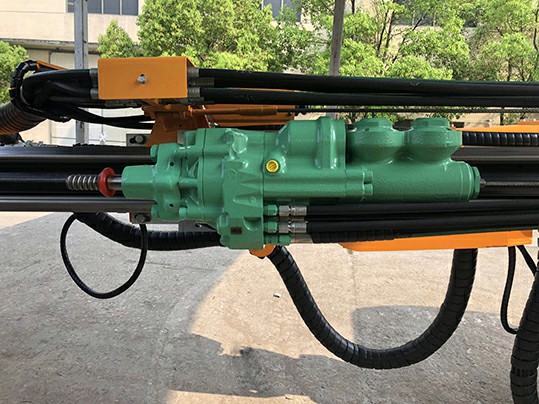

  • Ступенчатый поршень используется для высокочастотного ударного перфоратора, и это может улучшить эффективность передачи ударной волны и скорость бурения, а также снизить потребление бурового инструмента и привести его в хорошее состояние;
  • Значительное пространство и автоматические функции позволяют водителю сконцентрироваться на сверлении безопасно, быстро и точно;
  • Все соответствующие части находятся в хорошей защите, а техническое обслуживание легко.

Технические параметры

Технические параметры

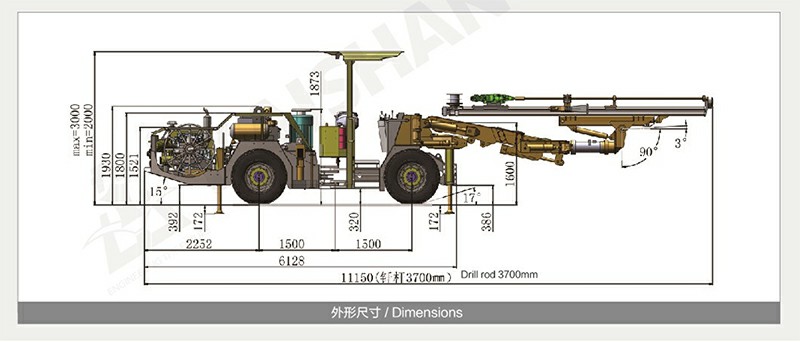

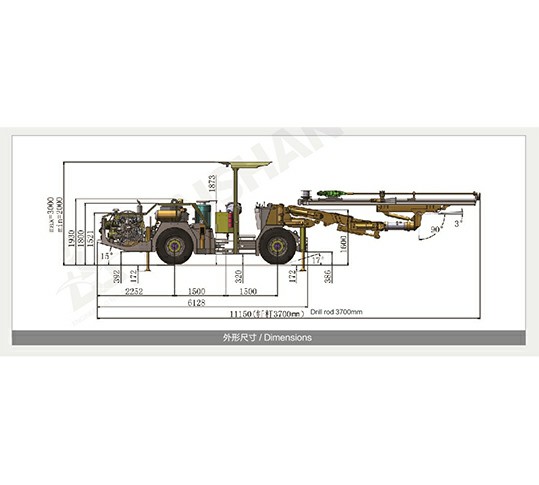

Размеры и вес Система воздуха и воды
Длина 11300 мм Воздушный компрессор 1*JN4 Расход смазки 180-250 г/ч
Ширина 1750 мм Мощность воздушного компрессора 0.5м³/мин
Высота 2000/3000мм Давление 6-8бар Водяной насос 1xCR3 1xCR5
Вес Объем 12000㎏ Устройство для смазки хвостовика Электронный импульсный смазочный насос Питание 1.5 кВт 5.5кВт
Трамвайная скорость на ровной поверхности 10 км/ч Расход воздуха на смазку 0.3м³/мин Мощность водяного насоса 3м3/ч 6м3/ч
Максимальная грузоподъемность 25%(14°) Шасси
Защита безопасности Дизельный двигатель Cummins QSB3.9-C125/93KW,2200rpm Шины 11.00-20
Уровень шума <100 дБ(A) Очистка выхлопных газов Катализатор выхлопных газов Рулевой механизм Артикулированное рулевое управление: ±40°
Подъемная безопасная крыша Соответствует требованиям FOPS и ROPS Приводная система Перемещение гусениц осуществляется двухскоростным двигателем Парковочное торможение Мокрый многодисковый тормоз редуктора
Угол поворота Угол поворота задней оси: ±10° Торможение при движении Двухконтурный гидравлический тормоз
Топливный бак 60L

.

Система бурения Электрическая гидравлическая станция

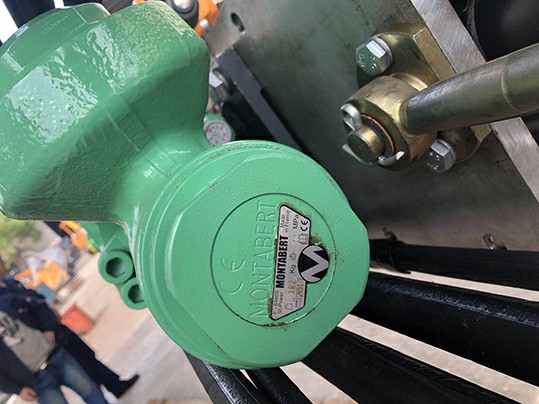

Каменная дрель 1×HC50/R38 1×HC95SA/T38 1×HC95LM/R38 Двигатель 55kW 75kW
Ударная мощность 13кВт 20кВт 24kW Удар /подача/позиционирование Аксиальный поршневой насос переменного объема
ударный поток 105 л/мин 95-118л/мин 100-120л/мин Ротация Шестеренчатый насос
Ударное давление 130 бар 165-200bar 180bar Тонкость фильтра 10µ
Максимальное давление вращения 150bar 210bar 210bar Гидравлический масляный бак 240L
Частота ударов 62Гц 62Гц 62 Гц Гидравлический охладитель Водоохладитель
Крутящий момент 325Нм 597Нм 764Нм Рабочее напряжение 380В
Диаметр отверстия Φ32-76мм Φ42-102мм Φ42-102мм Частота 50Hz
Вращение луча 360° Метод запуска Звездчатый треугольник
Расширение подачи 1600 мм Кабельная катушка 1*F440
Модель буровой штанги K 26F Длина кабеля на катушке 100 м 80м
Форма буровой штанги Самовыравнивание Наружный диаметр кабеля Φ28 мм Φ32мм
Удлинение стрелы 1200мм Технические характеристики кабеля 3×35+3G6 3×50+3G6
