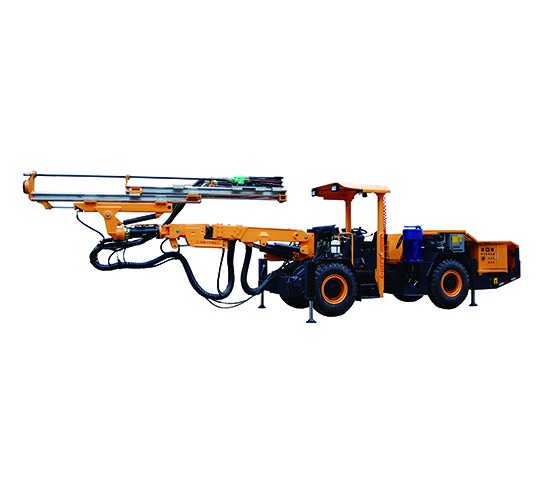

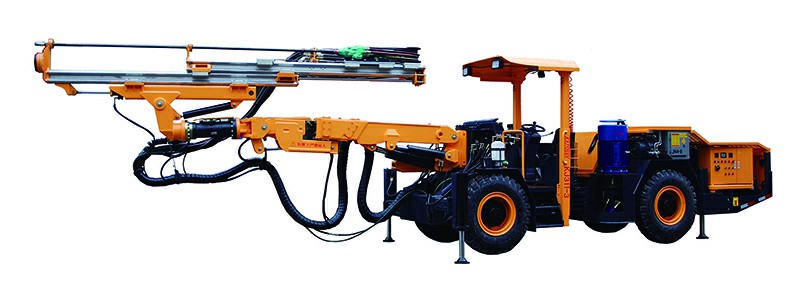

Гидравлическая буровая установка для проходки туннелей KJ311 (двойная направляющая) подходит для бурения твердых пород, сечение которых составляет от 12 до 35 квадратных метров.
Гидравлическая буровая установка для проходки туннелей KJ311 (двойная направляющая) подходит для бурения твердых пород, площадь сечения которых составляет 12–35 квадратных метров.
| Технические параметры | ||||||

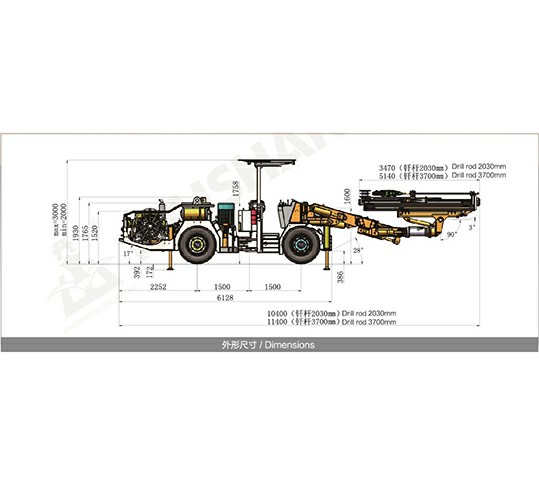

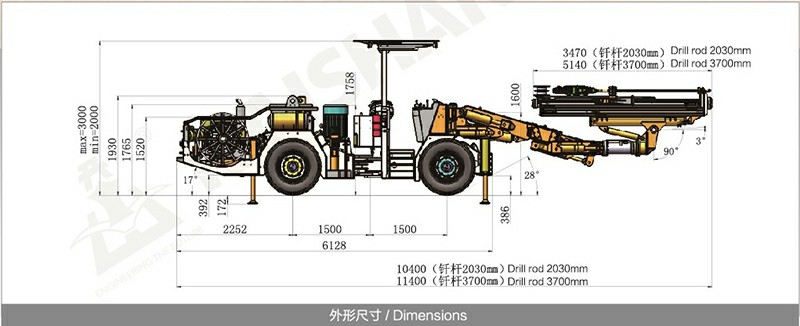

| Размеры и вес | Система воздуха и воды | |||||
| Длина | 12000 мм | Воздушный компрессор | 1*JN4 | Расход смазки | 180-250г/ч | |
| Ширина | 1750 мм | Производительность воздушного компрессора | 0,5 м³/мин | |||
| Высота | 2000/3000 мм | Давление | 6-8бар | Мощность водяного насоса | 1xCR3 | 1xCR5 |
| Вес | прибл. 12000㎏ | Устройство для смазки хвостовика | Электронный импульсный смазочный насос | Мощность | 1,5 кВт | 5.5кВт |
| Трамвайная скорость на ровной поверхности | 10 км/ч | Расход воздуха на смазку | 0.3 м³/мин | Мощность водяного насоса | 3м3/ч | 6м3/ч |
| Максимальная грузоподъемность | 25%（14°） | Шасси | ||||
| Защита безопасности | Дизельный двигатель | Cummins QSB3.9-C80-31 60KW，2200rpm |
Шины | 11.00-20 | ||
| Уровень шума | ＜100 дБ(A) | Очистка выхлопных газов | Катализатор выхлопных газов | Рулевой механизм | Артикулированное рулевое управление: ±40° | |
| Подъемная безопасная крыша | Соответствует требованиям FOPS и ROPS | Приводная система | Перемещение гусениц осуществляется с помощью двухскоростного двигателя | Парковочный тормоз | Мокрый многодисковый тормоз редуктора | |
| Угол поворота | Угол поворота задней оси: ±10° | Торможение при движении | Двухконтурный гидравлический тормоз | |||
| Топливный бак | 60 л | |||||
| Система бурения | Электрическая гидравлическая станция | |||||||
| Каменная дрель | 1×HC50/R38 | 1×HC95SA/T38 | 1×HC95LM/R38 | Двигатель | 55 кВт | 45кВт | 75кВт | |
| Ударная мощность | 13кВт | 20кВт | 24кВт | Ударная /подача/ позиционирование | Аксиальный поршневой насос с переменным рабочим объемом | |||
| Ударный поток | 105 л/мин | 95-118 л/мин | 100-120л/мин | Вращение | Шестеренчатый насос | |||
| Давление удара | 130бар | 165-200бар | 180бар | Тонкость фильтра | 10µ | |||
| Максимальное давление вращения | 150бар | 210бар | 210бар | Гидравлический масляный бак | 240L | |||
| Ударная частота | 62 Гц | 62 Гц | 62 Гц | Гидравлический охладитель | Водоохладитель | |||
| Крутящий момент | 325Нм | 597Нм | 764Нм | Рабочее напряжение | 380В | |||
| Диаметр отверстия | Φ32-76мм | Φ42-102мм | Φ42-102мм | Частота | 50Гц | |||
| Вращение луча | 360° | Метод запуска | Звездчатый треугольник | |||||
| Удлинение подачи | 1600 мм | Кабельная катушка | 1*F440 | |||||
| Модель буровой штанги | K 26F | Длина кабеля на катушке | 100 м | 80 м | ||||
| Форма буровой штанги | Самовыравнивающаяся | Наружный диаметр кабеля | Φ28 мм | Φ32мм | ||||
| Удлинение бугеля | 1200мм | Технические характеристики кабеля | 3×35+3G6 | 3×50+3G6 | ||||
