Погружной буровой станок KG410/KG410H для открытого использования представляет собой усовершенствованное устройство, соответствующее национальным нормам по выбросам дизельных двигателей. Буровая установка, оснащенная четырехцилиндровым двигателем Yuchai (China III), соответствует национальным стандартам по выбросам и охране окружающей среды. Складная гусеница рамы, полный привод и двигатель плунжерного поршня улучшают рабочее давление и способность преодолевать подъемы.
Погружной буровой станок KG410/KG410H для открытого использования представляет собой усовершенствованное устройство, соответствующее национальным нормам по выбросам дизельных двигателей. Буровая установка, оснащенная четырехцилиндровым двигателем Yuchai (China III), соответствует национальным стандартам по выбросам и охране окружающей среды. Складная гусеница рамы, полный привод и двигатель плунжерного поршня улучшают рабочее давление и способность преодолевать подъемы. Увеличенный шаг и гидравлический цилиндр подъемного рычага позволяют выполнять требования по крайнему положению. Вращение с двумя двигателями увеличивает крутящий момент и скорость вращения; а подъемный гидравлический цилиндр и цепь увеличены для повышения подъемной силы и надежности. Для корпуса используется утолщенный профиль, что повышает его уровень прочности и жесткости; а дополнительное кольцо делает обращение и подъем удобным.
Глубинная буровая установка KG410H для открытого использования оснащена пылеуловителем, что делает эксплуатацию более экологичной и надежной.
Диаметр сверления :Φ90-115мм
Глубина экономичного бурения :25м
Метод подачи:Масляный цилиндр-листовая цепь
Ход подачи: 3980 мм
Поддерживающая мощность: Yuchai YCD4R23T8-80 (59 кВт/2400 об/мин)
Подробные характеристики

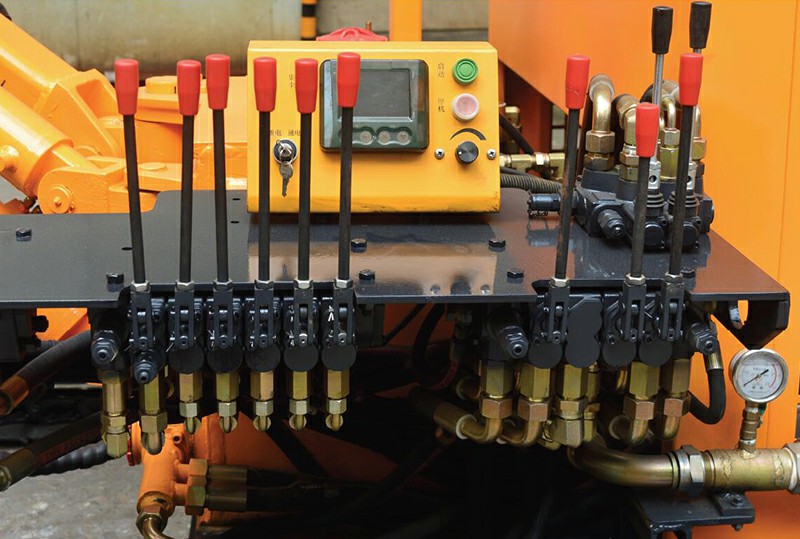

(Простая в использовании панель управления)
(Гиратор с высоким крутящим моментом)

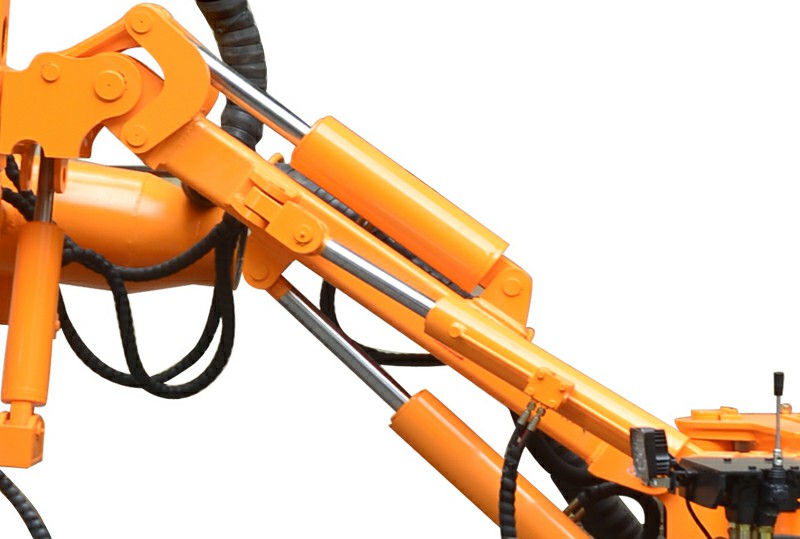

(Стабильная гидравлическая система)

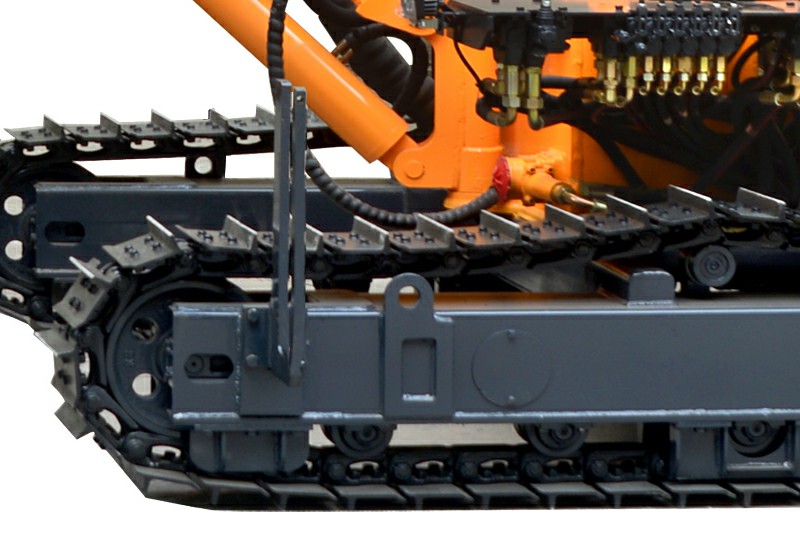

(Стальная гусеница, адаптируемая к любой местности)
Портативный винтовой воздушный компрессор с дизельным двигателем:
Kaishan LGCY-12/10
Kaishan LGCY-13/13
Модель буровой установки | KG410 | KG410H |
Вес всей машины | 4500 кг | 4700 кг |
Внешние размеры | 6000×2100×2000mm | 6000×2350×2000mm |
Твердость сверла | f=6-20 | |
Диаметр сверления | Φ90-115мм | |
Глубина экономичного бурения |
25м | |
Скорость вращения | 0-120 об/мин | |
Вращающий момент | 1800Н-м | |
Подъемная сила | 40KN | |
Метод подачи | Масляная цилиндро-листовая цепь | |
Ход подачи | 3980 мм | |
Скорость движения | 0-2,5 км/ч | |
Возможность подъема | ≤30° | |
Дорожный просвет | 280 мм | |
Угол наклона балки | Вниз: 135°, вверх: 50°, общий: 185° | |
Угол поворота балки | Слева: 100°, справа: 45°, итого: 145° | |
Угол наклона буровой штанги | Вниз: 50°, вверх: 25°, итого: 75° | |
Угол поворота штанги | Слева: 44°, справа: 45°, итого: 89° | |
Компенсационная длина балки | 900 мм | |
Опорная мощность | Мощность Yuchai YCD4R23T8-80 (59KW/2400r/min) | |
Буровая штанга | Φ64×3м | |
DTH молоток | M3 | |
Расход воздуха | 10-17m3/min | |
Максимальная высота горизонтального отверстия | 2950 мм | |
Минимальная высота горизонтального отверстия | 750 мм |
Рекомендуемые воздушные компрессоры | |
Передвижной винтовой воздушный компрессор с дизельным двигателем: | Kaishan LGCY-12/10 |
Kaishan LGCY-13/13 | |
Примечание: выбор воздушного компрессора зависит от диаметра отверстия и длины воздушного шланга |
