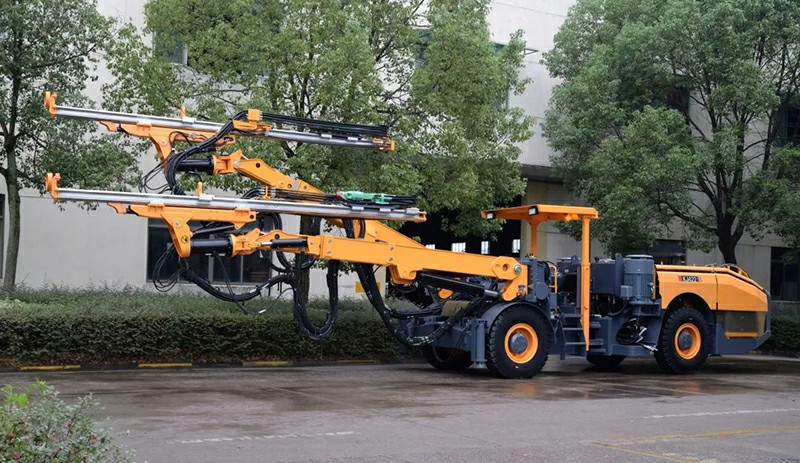

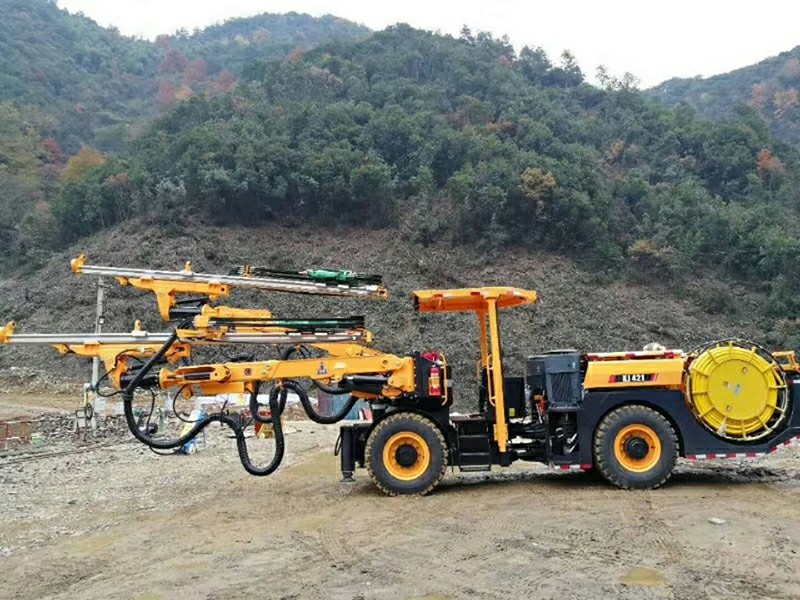

KJ321-CYTJ45/2 Гидравлическая проходческая буровая установка

Модель: KJ321-CYTJ45/2

Подъемная способность: ≤14°

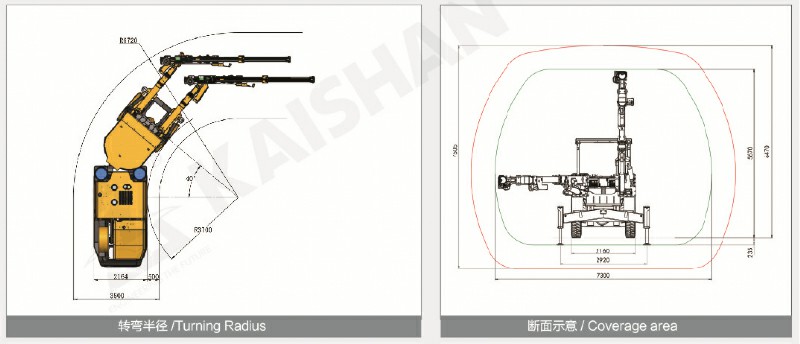

Рабочий диапазон: 3×4-7.3×6.5 m²

   4×4-8.7×7.8 m²

   4×4-11.5×9.2 m²

Приложения Преимущество Параметр Сопутствующие товары

Приложения


Гидравлическая буровая установка для проходки тоннелей KJ321-CYTJ45/2 подходит для бурения тоннелей сечением от 12 до 45 квадратных метров, способна бурить взрывные скважины и анкерные крепи вертикальным, наклонным и горизонтальным способом.

Характеристики


  • Буровая установка оснащена гибкой стрелой в двух симметричных прямоугольных координатах, без каких-либо мертвых зон. Вращение на 360° и самовыравнивающаяся балка облегчают позиционирование сверла; его также можно использовать для бурения боковых поперечных разрезов и анкерной крепи.
  • Буровая установка обеспечивает оператору хороший обзор; сбалансированная компоновка и шарнирно-сочлененное шасси полного привода обеспечивают гибкое, быстрое и безопасное движение в узком тоннеле;
  • Ступенчатый поршень используется для высокочастотного ударного перфоратора, и это может улучшить эффективность передачи ударной волны и скорость бурения, а также снизить потребление бурового инструмента и привести его в хорошее состояние;
  • Значительное пространство и автоматические функции позволяют водителю сконцентрироваться на сверлении безопасно, быстро и точно;
  • Все соответствующие части находятся в хорошей защите, а техническое обслуживание легко.

Технические параметры

Технические параметры

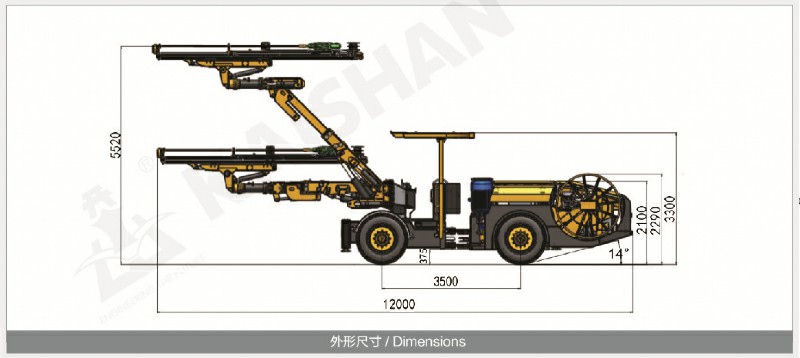

Размеры и вес Система воздуха и воды
Длина 12000 мм Воздушный компрессор 1×JN11 Расход смазочного масла 2×180-250 г/ч
Ширина 2160 мм Мощность воздушного компрессора 1,55 м³/мин
Высота 2500/3300 мм Давление 8 бар Водяной насос 1×CRI10-22
Вес прибл.22000кг Устройство для смазки хвостовика Электронный импульсный смазочный насос Питание 7,5 кВт
Трамвайная скорость на ровной поверхности 10 км/ч
Максимальная грузоподъемность 25%(14°) Расход воздуха для смазки 2×0,3 м³/мин Производительность водяного насоса 10 м³/ч
Защита безопасности Шасси
Уровень шума <100 дБ(A) Дизельный двигатель Cummins QSB3.9-C125
/93кВт/2200об/мин
Торможение при движении Тормоз мокрого моста
Подъемная безопасная крыша Сертификат FOPS и ROPS Очистка выхлопных газов Катализатор выхлопных газов Парковочный тормоз Механический тормоз
Приводная система Гидравлический гидротрансформатор + коробка передач Топливный бак 120 л
Система бурения Электрогидравлический силовой агрегат
Каменная дрель 2×HC50 2×HC95LM Двигатель 2×45кВт 2×75кВт
Ударная мощность 13 кВт 24 кВт Ударная мощность/подача/позиционирование Аксиальный поршневой насос с переменным рабочим объемом
Ударный поток 105 л/мин 100-120л/мин Вращение Шестеренчатый насос
Давление удара 130бар 180-200бар Тонкость фильтра 10 μ
Ударная частота 62 Гц 62Гц Гидравлический масляный бак 400 л
Крутящий момент 325Нм 764Нм Гидравлический охладитель Водоохладитель
Вращение балки 360° Рабочее напряжение 380 В
Удлинение подачи 1600 мм Частота 50Гц
Модель буровой штанги K26F Метод запуска Звездчатый треугольник
Форма буровой штанги Самовыравнивающаяся Кабельная катушка 1×CRC1016
Удлинение стрелы 1200 мм Длина кабельной катушки 100 м
