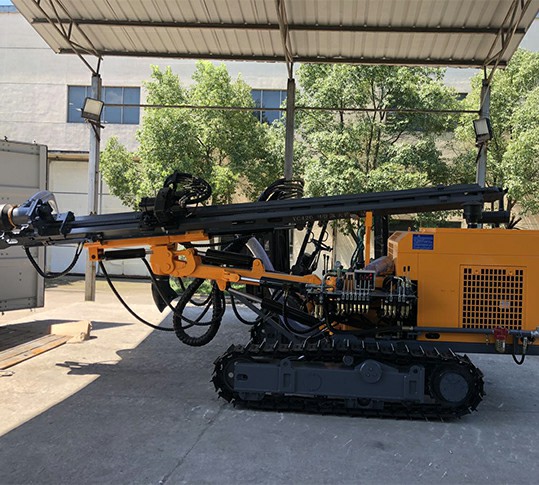

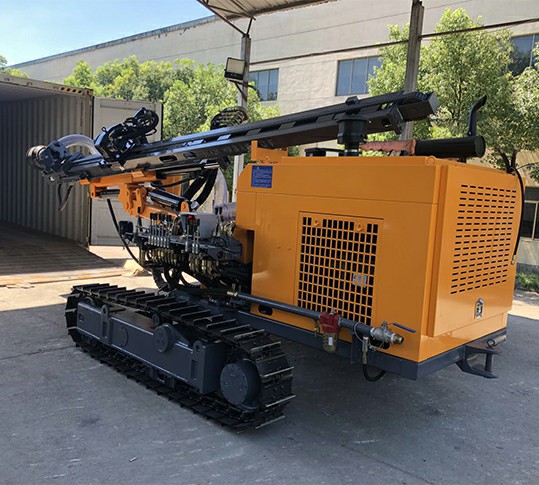

KG420/KG420H Буровая установка DTH

Краткая информация:

Буровая установка KG420H для бурения скважин открытым способом оснащена пылеуловителем, что делает работу более экологичной и надежной.

Приложения Преимущество Параметр Сопутствующие товары

Приложения

Буровая установка KG420/KG420H для бурения скважин открытым способом - это усовершенствованное устройство, соответствующее национальным нормам по выбросам дизельных двигателей. Оснащенная четырехцилиндровым двигателем Yuchai (Китай III), буровая установка соответствует национальным стандартам по выбросам и охране окружающей среды. Принята складная гусеничная рама и полный привод; добавлены цилиндры выравнивания гусениц и плунжерный поршневой трамбовочный двигатель, что улучшает рабочее давление и увеличивает вращающий момент и скорость вращения; расширены подъемный масляный цилиндр и цепь для увеличения подъемной силы и надежности. Для корпуса используется утолщенная профильная папка, что повышает его интенсивность и жесткость, а дополнительное кольцо делает удобным перемещение и подъем.

Буровая установка KG420H для бурения скважин открытым способом оснащена пылеуловителем, что делает работу более экологичной и надежной.

Краткие параметры

Диаметр сверления: Φ90-115 мм

Глубина экономичного бурения: 25 м

Способ подачи:Масляный цилиндр-листовая цепь

Ход подачи: 3980 мм

Поддерживающая мощность: Yuchai YCD4R23T8-80 (59 кВт/2400 об/мин)



Подробные характеристики

(Простая в использовании панель управления)

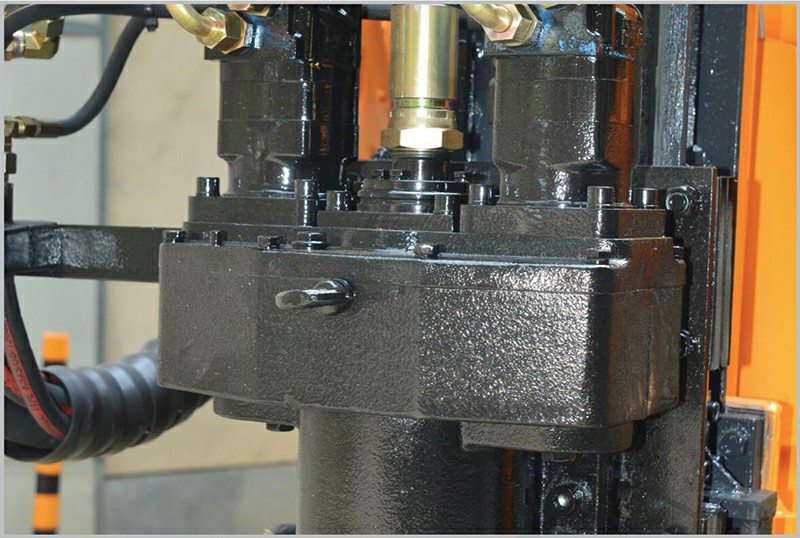

(Гиратор с высоким крутящим моментом)

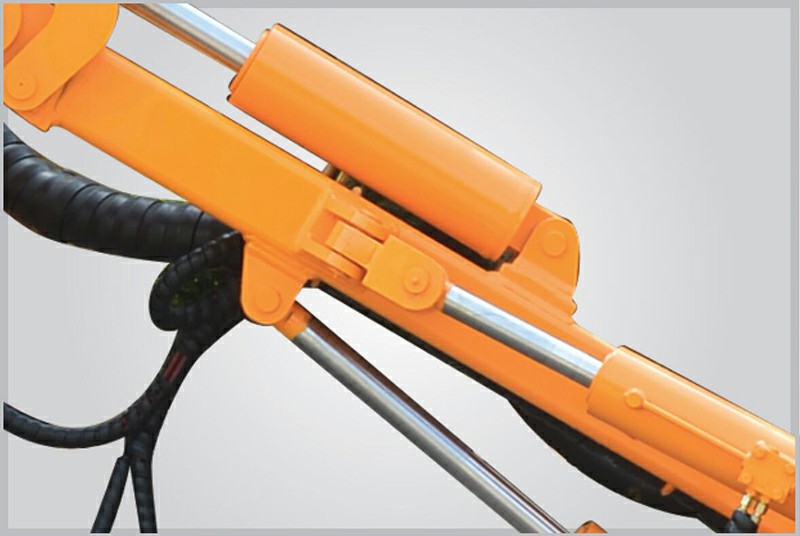

(Стабильная гидравлическая система)

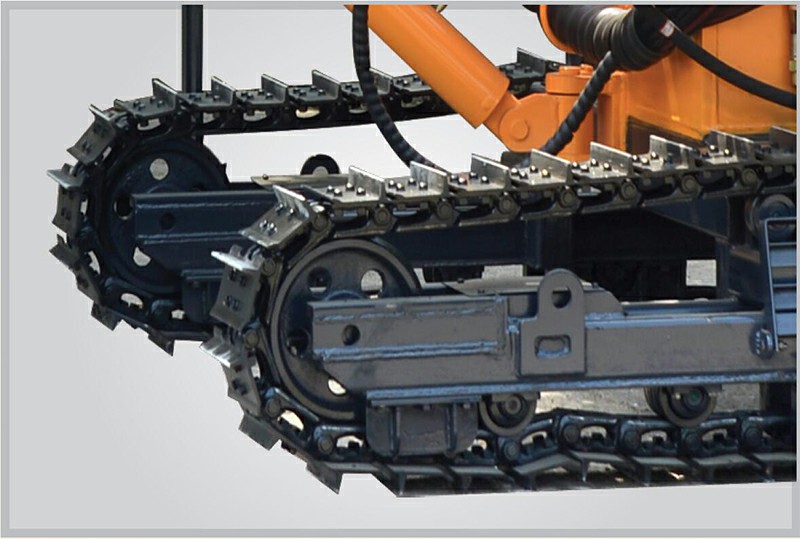

(Стальная гусеница, адаптируемая к любой местности)

Рекомендуемые воздушные компрессоры

Портативный винтовой воздушный компрессор с дизельным двигателем:

Kaishan LGCY-13/13

Kaishan LGCY-15/13

Kaishan LGCY-13/17

Kaishan LGCY-18/17

Технические параметры

Модель буровой установки KG420 KG420H
Вес всей машины 5200 кг 5400 кг
Внешние размеры 6000×2150×2500mm 6000×2250×2500mm
Твердость сверления f=6-20
Диаметр сверления Φ90-115мм
Глубина экономичного бурения 25м
Скорость вращения 0-120 об/мин
Вращающий момент 1800Н-м
Подъемная сила 40KN
Метод подачи Масляная цилиндро-листовая цепь
Ход подачи 3980 мм
Скорость движения 0-2,5 км/ч
Возможность подъема ≤30°
Дорожный просвет 500 мм
Угол наклона балки Вниз: 135°, вверх: 50°, общий: 185°
Угол поворота стрелы Слева: 100°, справа: 45°, итого: 145°
Угол наклона буровой штанги Вниз: 50°, вверх: 25°, итого: 75°
Угол поворота буровой штанги Слева: 44°, справа: 45°, итого: 89°
Угол выравнивания пути ±10°
Компенсационная длина балки 900 мм
Опорная мощность Yuchai YCD4R23T8-80 (59KW/2400р/мин)
DTH молоток M3
Буровая штанга Φ64×3м
Расход воздуха 10-17m3/min
Максимальная высота горизонтального отверстия 2750 мм
Минимальная высота горизонтального отверстия 750 мм
Рекомендуемые воздушные компрессоры
Передвижной винтовой воздушный компрессор с дизельным двигателем: Kaishan LGCY-13/13
Kaishan LGCY-15/13
Кайшань LGCY-13/17
Kaishan LGCY-18/17
Примечание: выбор воздушного компрессора зависит от диаметра отверстия и длины воздушного шланга
