Буровая установка KG520/KG520H DTH для открытого использования – это усовершенствованное устройство, соответствующее национальным нормам по выбросам дизельных двигателей. Оснащенная четырехцилиндровым двигателем Yuchai (Китай III), буровая установка соответствует национальным стандартам по выбросам и охране окружающей среды.
Буровая установка KG520/KG520H DTH для открытого использования - это усовершенствованное устройство, соответствующее национальным нормам по выбросам дизельных двигателей. Оснащенная четырехцилиндровым двигателем Yuchai (Китай III), буровая установка соответствует национальным стандартам по выбросам и охране окружающей среды. Применена складная гусеничная рама и полный привод; выравнивание гусениц и шагающий двигатель плунжерного поршня улучшают рабочее давление и подъемную способность. Расширенный шаг и гидравлический цилиндр подъемного рычага позволяют удовлетворить требования предельного положения. Вращающий момент и скорость вращения увеличены; двигатель движения и цепь используются для повышения подъемной силы и надежности. Пылесборник увеличен для лучшего сбора пыли. Для корпуса используется утолщенная профильная папка, что повышает его интенсивность и жесткость; дополнительное кольцо делает удобным перемещение и подъем.

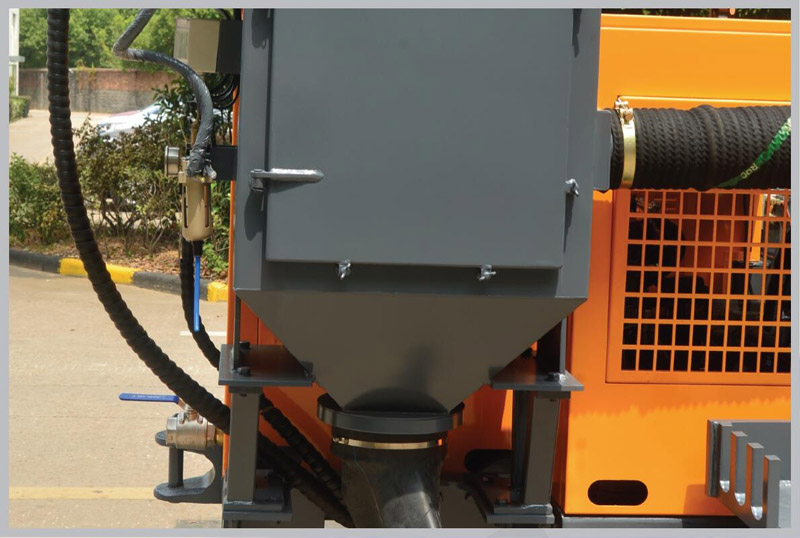

Буровая установка KG520H DTH для открытого использования оснащена пылеуловителем, что делает работу более экологичной и надежной.
Диаметр сверления:Φ105-152мм
Глубина экономичного бурения :25м
Способ подачи: моторно-роликовая цепь
Ход подачи: 4150 мм
Поддерживающая мощность: Yuchai 4DKC4G3-100 (70 кВт/2200 об/мин)
Kaishan LGCY-18/17
Kaishan LGCY-19.5/19
Kaishan LGCY-22/20
Модель буровой установки | KG520 | KG520H |
Вес всей машины | 6500 кг | 7000 кг |
Внешние размеры | 6800×2200×2850mm | 6800×2250×2850mm |
Твердость сверления | f=6-20 | |
Диаметр сверления | Φ105-152мм | |
Глубина экономичного бурения | 25м | |
Скорость вращения | 0-100 об/мин | |
Вращающий момент (макс.) | 4000 Н-м (макс.) | |
Подъемная сила | 25KN | |
Метод подачи | Моторно-роликовая цепь | |
Строк подачи | 4150 мм | |
Скорость передвижения | 0-4 км/ч | |
Возможность подъема | ≤30° | |
Дорожный просвет | 440 мм | |
Угол наклона стрелы | Вниз: 135°, вверх: 50°, общий: 185° | |
Угол поворота стрелы | Влево: 50°, вправо: 50°, итого: 100° | |
Угол наклона буровой штанги | Вниз: 50°, вверх: 25°, всего: 75° | |
Угол поворота буровой штанги | Влево: 45°, вправо: 45°, итого: 90° | |
Угол выравнивания гусеницы | ±10° | |
Компенсационная длина балки | 900 мм | |
Поддерживающая мощность | Yuchai 4DKC4G3-100 (70KW/2200 об/мин) | |
DTH молоток | K40 | |
Буровая штанга | Φ76×3м или Φ89×3м | |
Расход воздуха | 15-22m3/min | |
Максимальная высота горизонтального отверстия | 3500 мм | |
Минимальная высота горизонтального отверстия | 350 мм |
