Технические характеристики: KG510/KG510H
Опорная мощность: 58 кВт/2200 об/мин
Диаметр бурения: 105-152 мм
Глубина бурения: 25 м
Глубинные буровые установки KG510/KG510H для открытого использования оснащены пылеуловителем, что делает их эксплуатацию более экологичной и надежной.

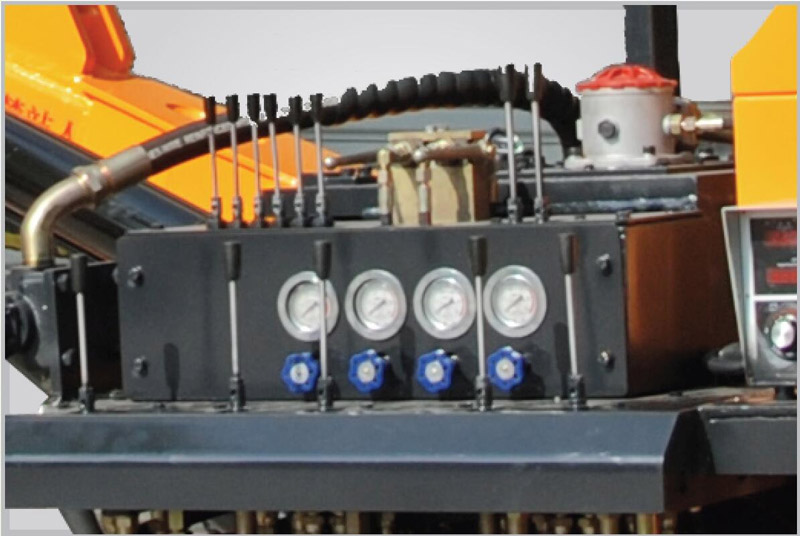

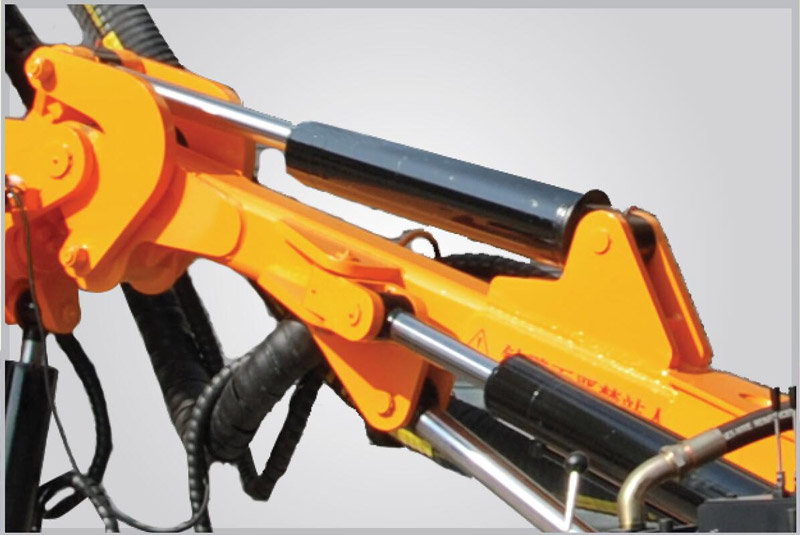

Буровая установка KG510/KG510H DTH для открытого использования - это усовершенствованное устройство, соответствующее национальным нормам по охране окружающей среды. Оснащенная двигателем Yuchai (Китай lll), буровая установка соответствует национальным стандартам по выбросам и охране окружающей среды. Двигатель с плунжерным поршнем и полный привод повышают рабочее давление и грузоподъемность. Гидроцилиндр с расширенным шагом и подъемный рычаг позволяют удовлетворить требования по использованию в предельных положениях. В то же время гидравлическая система усовершенствована, что обеспечивает увеличение потока и скорости вращения. Гидравлический цилиндр оптимизирован, что делает его более надежным. Направляющая шина установлена под наклоном, что облегчает работу и наблюдение. Для корпуса используется утолщенный профиль, а дополнительное кольцо делает удобным перемещение и подъем.
Kaishan LGCY-18/17
Kaishan LGCY-19.5/19
| YC4DK80-T302(58KW/2200r/min) | KG510 | KG510H |
| Вес всей машины | 6500 кг | 7000 кг |
| Внешние размеры | 6800×2200×2850mm | 6800×2450×2850mm |
| Твердость сверления | f=6-20 | |
| Диаметр сверления | Φ105-152мм | |
| Глубина экономичного бурения | 25м | |
| Скорость вращения | 0-100 об/мин | |
| Крутящий момент при вращении (макс.) | 3500Н-м(Макс) | |
| Подъемная сила | 40KN | |

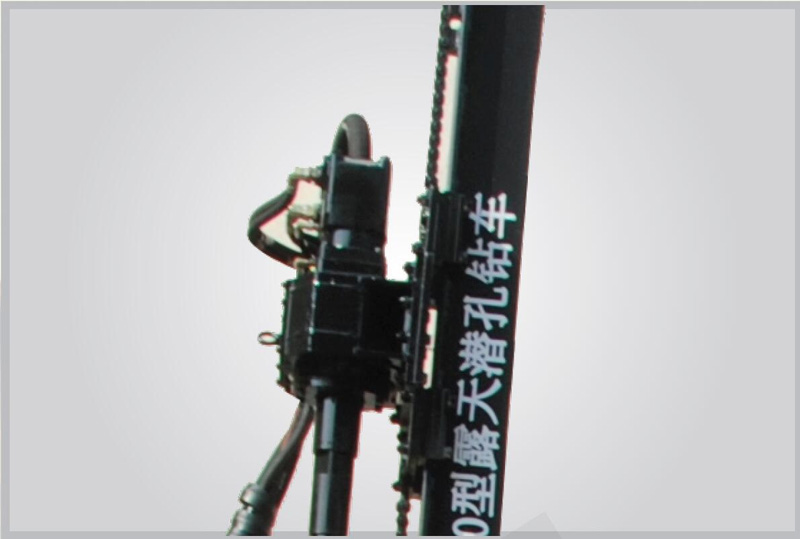

| Метод подачи | Масляный цилиндр-Роликовая цепь | |
| Строка подачи | 3000 мм | |
| Скорость передвижения | 0-3,5 км/ч | |
| Возможность подъема | ≤30° | |
| Дорожный просвет | 440 мм | |
| Угол наклона стрелы | Вниз: 135°, вверх: 50°, общий: 185° | |
| Угол поворота стрелы | Влево: 50°, вправо: 50°, итого: 100° | |
| Угол наклона буровой штанги | Вниз: 50°, вверх: 25°, всего: 75° | |
| Угол поворота буровой штанги | Слева: 45°, справа: 45°, итого: 90° | |

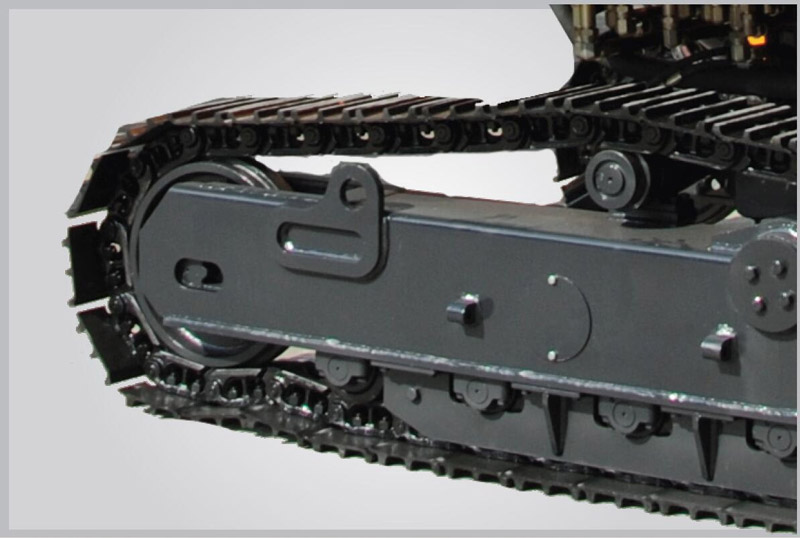

| Угол выравнивания дорожки | ±10° | |
| Компенсационная длина балки | 900 мм | |
| Опорная мощность | Yuchai YC4DK80-T302(58KW/2200р/мин) | |
| DTH молоток | K40 | |
| Буровая штанга | Φ76×3м или Φ89×3м | |
| Расход воздуха | 13-22м³/min | |
| Максимальная высота горизонтального отверстия | 3700 мм | |
| Минимальная высота горизонтального отверстия | 350 мм | |
| Рекомендуемые воздушные компрессоры | |

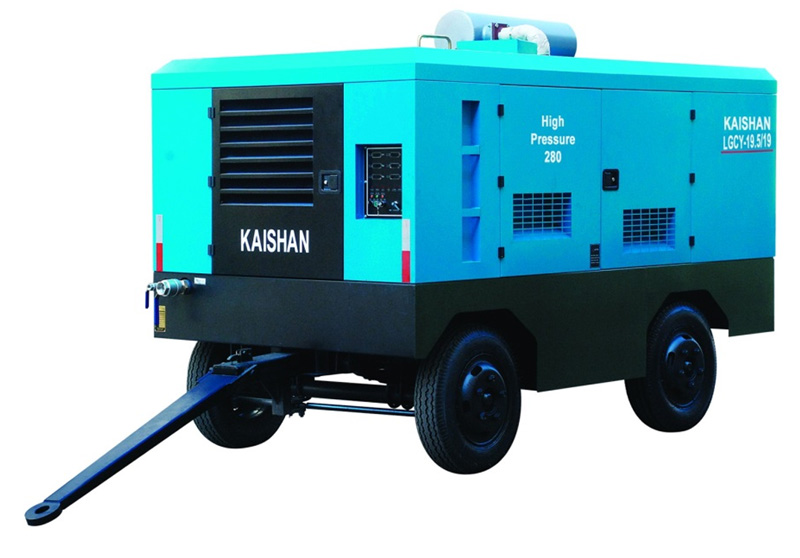

| Портативный винтовой воздушный компрессор с дизельным двигателем: | Kaishan LGCY-18/17 |
| Kaishan LGCY-19.5/19 | |
| Примечание: выбор воздушного компрессора зависит от диаметра отверстия и длины воздушного шланга | |
