KM311-CYTM41/2 Машина для возведения анкерной крепи

Модель: KM311-CYTM41/2

Подъемная способность: ≤14°

Ширина туннеля: ≥2,5 м

Высота тоннеля: ≥3 м

Приложения Преимущество Параметр Сопутствующие товары

Приложения


KM311-CYTM41/2 Гидравлическая установка для крепления анкерной крепи специально разработана для сооружения анкерной крепи в пласте трубы и способна проходить секцию шириной 2,5 метра и высотой 2,2 метра. Он подходит для анкерных работ в туннелях, ширина сечения которых превышает 3 метра, а высота – более 3 метров.

  •

Характеристики


  • Полные функции. Балка имеет две рабочие станции и оснащена магазином на 10 анкерных стержней, а также дополнительным модулем защитной сетки; он способен выполнять следующие задачи: бурение, сетку и установку анкерной штанги;

  • Высокая безопасность. Операторы защищены потолком, далеко от опасной зоны;

  • Высокая эффективность. Ступенчатый поршень используется для высокочастотного перфоратора, и это может повысить эффективность передачи ударной волны и повысить скорость бурения, а также снизить потребление бурового инструмента и привести его в хорошее состояние;

  • Буровая установка обеспечивает оператору хороший обзор; шарнирно-сочлененное шасси с полным приводом обеспечивает гибкое, быстрое и безопасное движение в узком туннеле;

  • Значительное пространство и автоматические функции позволяют водителю сконцентрироваться на сверлении безопасно, быстро и точно; все соответствующие детали хорошо защищены, что упрощает техническое обслуживание.

Технические параметры

Технические параметры

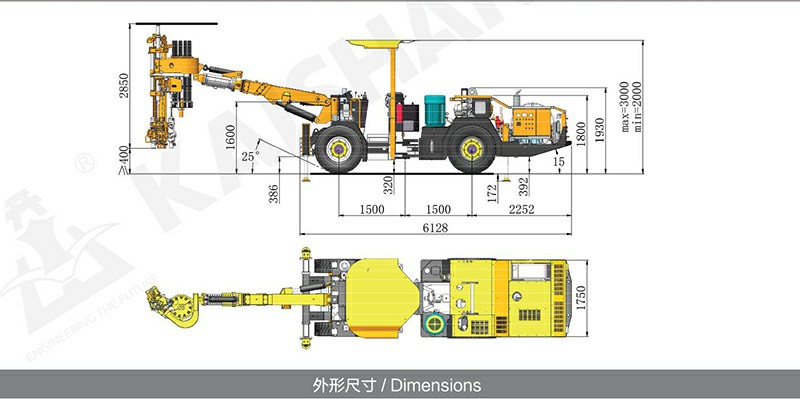

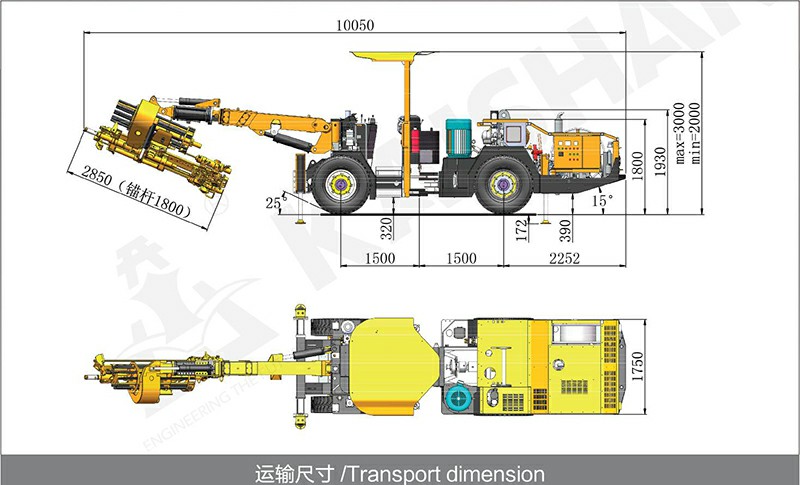

Размеры и вес Система воздуха и воды
Длина 10700 мм Воздушный компрессор 1×JN4 Расход смазочного масла 180-250 г/ч
Ширина 1750 мм Производительность воздушного компрессора 0,5 м³/мин
Высота 2000/3000mm Давление 6-8 бар Водяной насос 1×CR3
Вес Прибл.12000кг Устройство для смазки хвостовика Электронный импульсный смазочный насос Питание 1,5 кВт
Трамвайная скорость на ровной поверхности 10 км/ч
Максимальная грузоподъемность 25%(14°) Расход воздуха на смазку 0.3 м³/мин Производительность водяного насоса 3м³/ч
Защита безопасности Шасси
Уровень шума <100 дБ(A) Дизельный двигатель Cummins QSB3.9/60кВт/2200 об/мин Торможение при движении Мокрый тормоз
Подъемная безопасная крыша Сертификат FOPS и ROPS Очистка выхлопных газов Катализатор выхлопных газов Парковочное торможение Многодисковый тормоз
Система буровой стрелы
Модель K26F Приводная система Система полного привода с мокрой осью
(закрытая система передвижения)
Топливный бак 60 л
Удлинение стрелы 1200 мм
Система бурения Электрогидравлический силовой агрегат
  Сверление Установка стержня болта Двигатель 45кВт
Каменная дрель 1×HC25/R32 1×HC25/R32 Удар/подача/позиционирование Аксиальный поршневой насос с переменным рабочим объемом
Ударная мощность 8KW 8KW Вращение Насос шестеренчатый
Ударный поток 65 л/мин 65 л/мин Тонкость фильтра 10 μ
Давление удара 150bar 150bar Гидравлический масляный бак 240 л
Максимальное давление вращения 175 бар ------ Гидравлический охладитель Водоохладитель
Ударная частота 55-65Гц 55-65Гц Рабочее напряжение 380В
Крутящий момент 325 Нм ------ Частота 50Гц
Диаметр отверстия 32-51 мм   Способ запуска Звезда-треугольник
Вращение луча 360° Кабельная катушка 1×K440
Удлинение подачи 480 мм длина кабельной катушки 100 м
Применяемая высота туннеля Длина стержня болта +1700мм Технические характеристики кабеля 3×25+3G6
