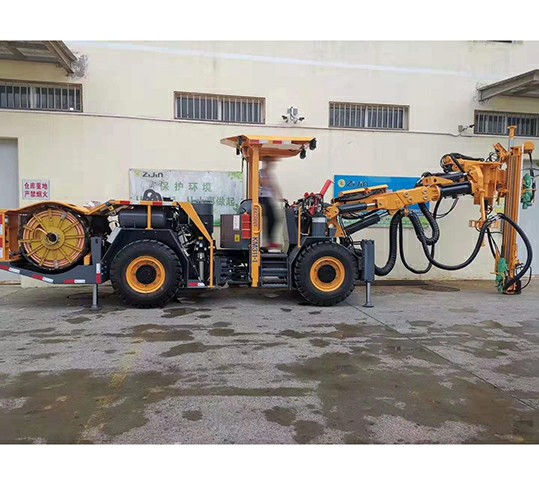

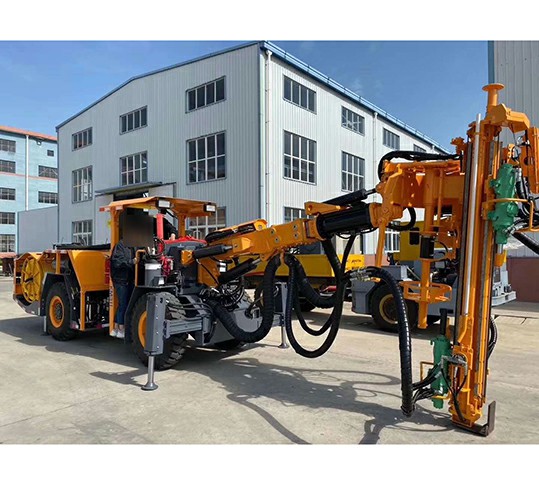

KM211-CYTM41/2(A) Машина для возведения анкерной крепи

Модель: KM211-CYTM41/2(A)

Подъемная способность: ≤14°

Ширина туннеля: ≥2,5 м

Высота туннеля: ≥3 м

Приложения Преимущество Параметр Сопутствующие товары

Приложения


KM211-CYTM41/2(A) гидравлическая установка для крепления скальных болтов специально разработана для сооружения скального болта в трубном шве низких туннелей и способна проходить участок шириной 2 метра и высотой 2,5 метра. Она подходит для проведения анкерных работ в туннелях, сечение которых имеет ширину более 2,5 метров и высоту более 3 метров.

  •

Характеристики


  • Полные функции. Выдвижная балка на двух станциях доступна и оснащена магазином емкостью 10 болтовых стержней, а также дополнительным модулем защитной сетки; он способен выполнять следующие задачи: бурение, сетку и установку анкерной штанги;
  • Высокая безопасность. Операторы защищены потолком, далеко от опасной зоны;
  • Высокая эффективность. Ступенчатый поршень используется для высокочастотного перфоратора, и это может повысить эффективность передачи ударной волны и повысить скорость бурения, а также снизить потребление бурового инструмента и привести его в хорошее состояние;
  • Буровая установка обеспечивает оператору хороший обзор; шарнирно-сочлененное шасси с полным приводом обеспечивает гибкое, быстрое и безопасное движение в узком туннеле;
  • Значительное пространство и автоматические функции позволяют водителю сконцентрироваться на сверлении безопасно, быстро и точно;
  • Все соответствующие части находятся в хорошей защите, а также просты в обслуживании.

Технические параметры

Технические параметры

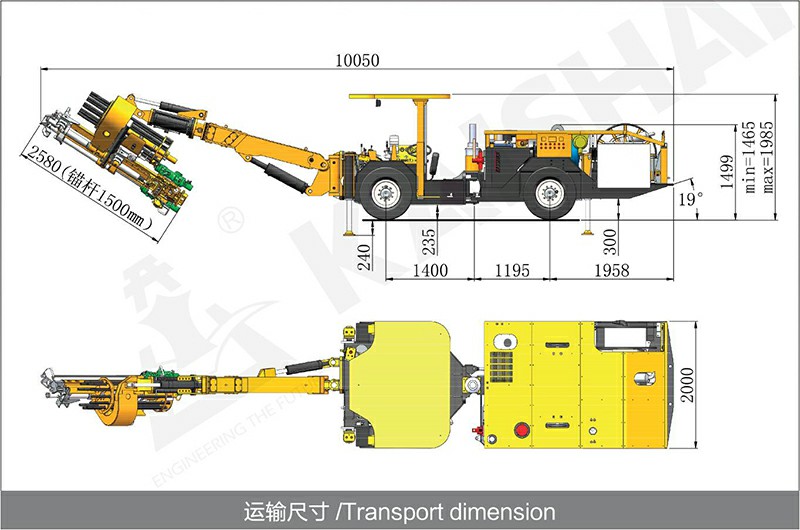

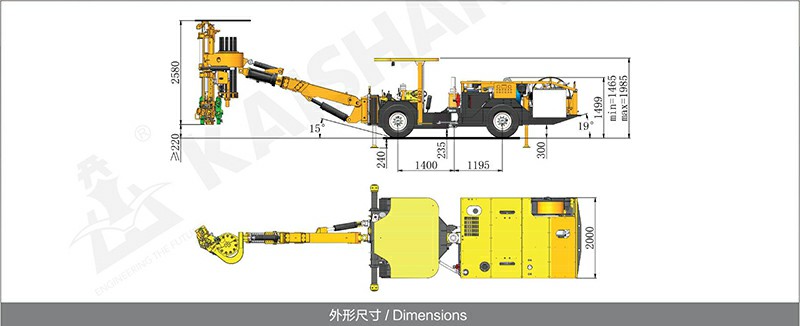

Размеры и вес Система воздуха и воды
Длина 10200 мм Воздушный компрессор 1×JN4 Расход смазочного масла 180-250 г/ч
Ширина 1600 мм Производительность воздушного компрессора 0,5 м³/мин
Высота 1800/2650mm Давление 6-8 бар Водяной насос 1×CR3
Вес Прибл.12000кг Устройство для смазки хвостовика Электронный импульсный смазочный насос Питание 1,5 кВт
Скорость трамбования на ровной поверхности 10 км/ч
Максимальная грузоподъемность 25%(14°) Расход воздуха на смазку 0.3 м³/мин Производительность водяного насоса 3м³/ч
Защита безопасности Шасси
Уровень шума <100 дБ(A) Дизельный двигатель Cummins QSB3.9-C80-31/60kW/2200rpm Торможение при движении Гидростатический тормоз
Подъемная безопасная крыша Соответствует требованиям FOPS и ROPS Очистка выхлопных газов Катализатор выхлопных газов Торможение при парковке Многодисковый тормоз
Система буровой стрелы
Модель K22 Приводная система
Закрытая ходовая система полного привода
Топливный бак 60L
Удлинитель бункера 800 мм
Система бурения Электрогидравлический силовой агрегат
  Сверление Установка стержня болта Двигатель 45кВт
Каменная дрель 1×HC25/R32 1×HC25/R32 Удар/подача/позиционирование Аксиальный поршневой насос с переменным рабочим объемом
Ударная мощность 8KW 8KW Вращение Насос шестеренчатый
Ударный поток 65 л/мин 65 л/мин Тонкость фильтра 10 μ
Давление удара 150bar 150bar Гидравлический масляный бак 240 л
Максимальное давление вращения 175 бар ------ Гидравлический охладитель Водоохладитель
Ударная частота 55-65Гц 55-65Гц Рабочее напряжение 380 В
Крутящий момент 325 Нм ------ Частота 50Гц
Диаметр отверстия 32-51 мм   Способ запуска Звезда-треугольник
Вращение луча 360° Кабельная катушка 1×K440
Удлинение подачи 480 мм длина кабельной катушки 100 м
Применяемая высота туннеля Длина стержня болта +1700мм Технические характеристики кабеля 3×25+3G6
