KJ212-CYTJ45(B) Гидравлическая проходческая буровая установка

Модель: KJ212-CYTJ45B

Подъемная способность: ≤11°

Рабочий диапазон: 3.5×1.8-5×4.8 m²

(выдвижная стрела)3,5×2,5-6,5×5 м²

Приложения Преимущество Параметр Сопутствующие товары

Приложения


Гидравлическая проходческая буровая установка KJ212-CYTJ45(B) используется для бурения вертикальных, наклонных и горизонтальных взрывных скважин в низких тоннелях. По сечению (2,5 м * 1,5 м) буровая установка подходит для любых туннелей, сечение которых находится в диапазоне 3,5 м * 1,8 м - 5 м * 4,8 м.

Характеристики


  • Прочная гибкая стрела способна оптически охватывать секцию; Вращение на 360° и самовыравнивающаяся балка облегчают позиционирование сверла;
  • Стрелу также можно использовать для бурения боковых анкеров и анкерной крепи;
  • Буровая установка обеспечивает оператору хороший обзор;
  • Сбалансированная компоновка и шарнирно-сочлененное шасси полного привода обеспечивают гибкое, быстрое и безопасное движение в узком туннеле;
  • Ступенчатый поршень используется для высокочастотного ударного перфоратора, и это может улучшить эффективность передачи ударной волны и скорость бурения, а также снизить потребление бурового инструмента и привести его в хорошее состояние;
  • Значительное пространство и автоматические функции позволяют водителю сосредоточиться на сверлении безопасным, быстрым и точным способом.
  • Все соответствующие части находятся в хорошей защите, а техническое обслуживание легко.



Технические параметры

Технические параметры

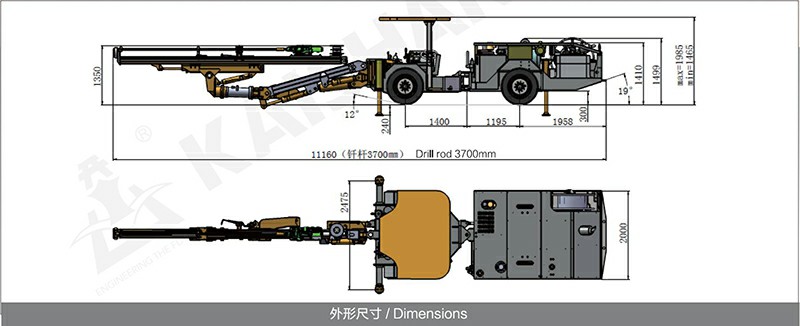

Размеры и вес Система воздуха и воды

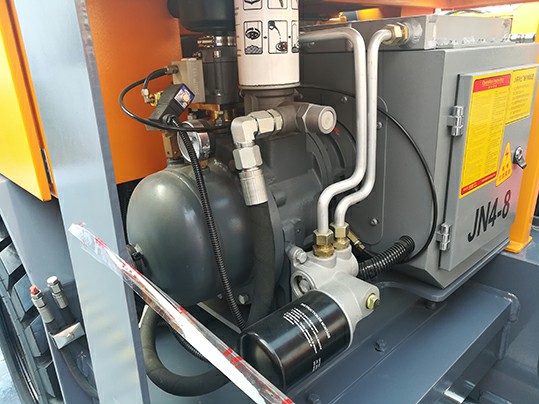

Длина 11160 мм Воздушный компрессор 1*JN4 Расход смазки 180-250г/ч
Ширина 2000 мм Мощность воздушного компрессора 0,5 м³/мин
Высота 1465/1985 мм Давление 6-8 бар Водяной насос 1xCR3 1xCR5
Вес прибл. 11000㎏ Устройство для смазки хвостовика Электронный импульсный смазочный насос Мощность 1,5 кВт 4kW
Трамвайная скорость на ровной поверхности 10 км/ч Расход воздуха на смазку 0.3 м³/мин Мощность водяного насоса 3м3/ч 6м3/ч
Максимальная подъемная способность 20% (11°) Шасси
Защита безопасности Дизельный двигатель Cummins QSB3.9-C80-31
60KW,2200rpm
Шины 300-15
Уровень шума <100dB(A) Очистка выхлопных газов Катализатор выхлопных газов Рулевой механизм Артикулированное рулевое управление: ±35°
Подъемная безопасная крыша Соответствует требованиям FOPS и ROPS Приводная система Закрытая гидравлическая система для движения на четырех колесах Парковочный тормоз Многодисковый тормоз
Угол поворота Угол поворота задней оси: ±6° Экстренное торможение
    Топливный бак 30 л
Система бурения Электрическая гидравлическая станция
Каменная дрель 1×HC50/R38 HC95SA 1×HC95LM/R38 Двигатель 45 кВт 55кВт 75кВт
Ударная мощность 13кВт 20кВт 24кВт Ударная /подача/ позиционирование Аксиальный поршневой насос с переменным рабочим объемом
Ударный поток 105 л/мин 95-118 л/мин 100-120L/min Вращение Шестеренчатый насос
Давление удара 130бар 165-200бар 180bar Тонкость фильтра 10µ
Максимальное давление вращения 150бар 210бар 210bar Гидравлический масляный бак 240L
Ударная частота 62 Гц 62 Гц 62 Гц Гидравлический охладитель Водоохладитель
Крутящий момент 325Нм 597Нм 764Нм Рабочее напряжение 380В
Диаметр отверстия Φ32-76мм Φ42-102мм Φ42-102мм Частота 50Гц
Вращение луча 360° Метод запуска Звездчатый треугольник
Удлинение подачи 1600 мм Кабельная катушка 1*F440
Модель буровой штанги K 20 Длина кабеля на катушке 100 м 80 м
Форма буровой штанги Самовыравнивающаяся Технические характеристики кабеля 3×35+3G6+2×1.5 3×50+3G6+2×1.5
Удлинение бугеля 1200MM
