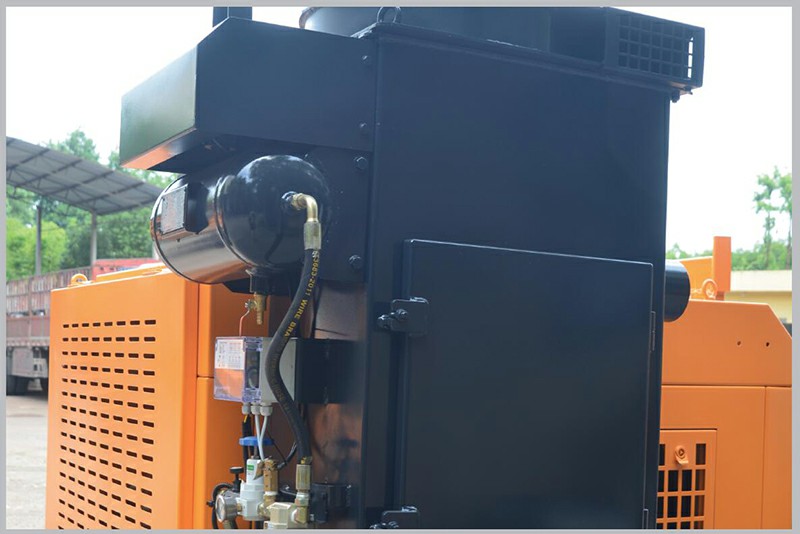

Буровая установка для погружного бурения KG430H для открытого использования оснащена пылесборником, что делает ее работу более безопасной и надежной.
Буровая установка DTH KG430/KG430H для открытого использования представляет собой усовершенствованное устройство, соответствующее национальным нормам по выбросам дизельных двигателей. Буровая установка, оснащенная четырехцилиндровым двигателем Yuchai (China III), соответствует национальным стандартам по выбросам и охране окружающей среды.
Приняты складная рама, полный привод; а выравнивание гусениц и двигатель плунжерного поршня улучшают рабочее давление и способность преодолевать подъемы. Увеличенный шаг и гидравлический цилиндр подъемного рычага позволяют ему соответствовать требованиям предельного положения. Двигатель двойного вращения увеличивает крутящий момент и скорость вращения; а подъемный гидравлический цилиндр и цепь увеличены для повышения подъемной силы и надежности. Для корпуса используется утолщенный профиль, что повышает его уровень прочности и жесткости; а дополнительное кольцо делает обращение и подъем удобным.
Диаметр сверления:Φ90-127мм
Глубина экономичного бурения :25м
Метод подачи:Масляный цилиндр-листовая цепь
Ход подачи: 3175 мм
Поддерживающая мощность: Yuchai YCD4R23T8-80 (59 кВт/2400 об/мин)
Подробные характеристики

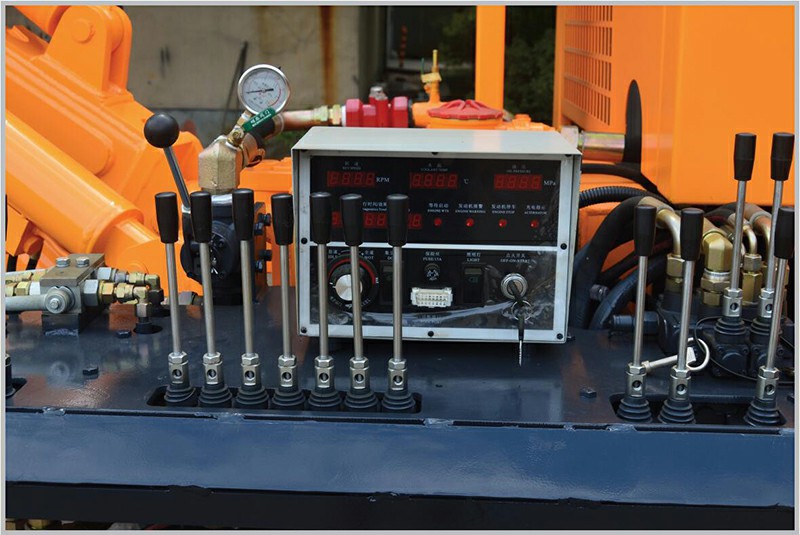

(Простая в использовании панель управления)
(Гиратор с высоким крутящим моментом)

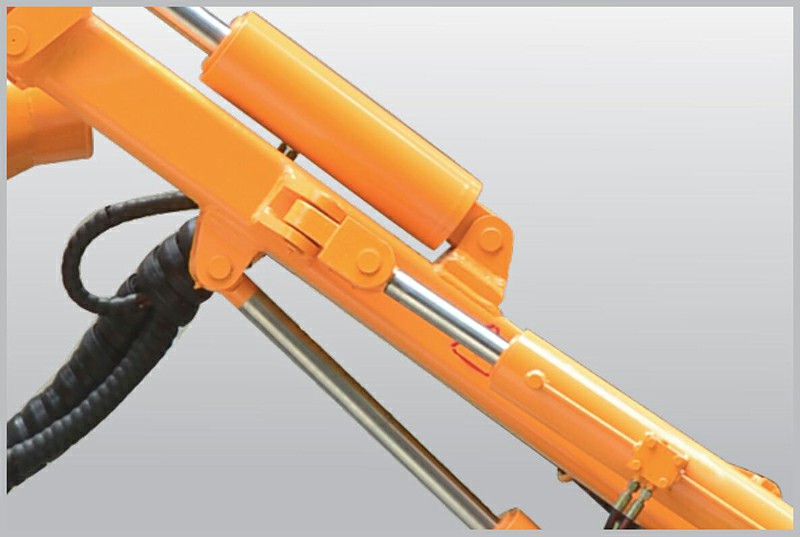

(Стабильная гидравлическая система)

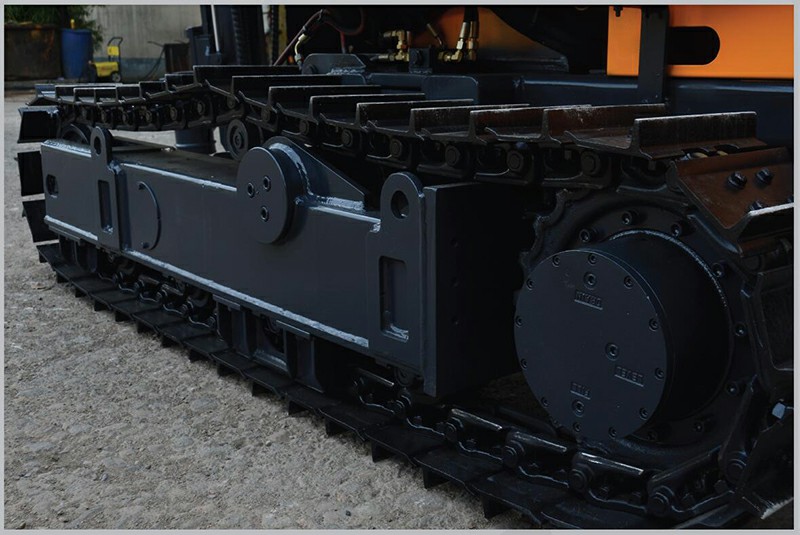

(Стальная гусеница, адаптируемая к любой местности)
Портативный винтовой воздушный компрессор с дизельным двигателем:
Kaishan LGCY-13/13
Kaishan LGCY-15/13
Kaishan LGCY-13/17
Модель буровой установки | KG430 | KG430H |
Вес всей машины | 5500 кг | 5700 кг |
Внешние размеры | 5700×2150×2700mm | 5700×2150×2700mm |
Твердость сверления | f=6-20 | |
Диаметр сверления | Φ90-127мм | |
Глубина экономичного бурения | 25м | |
Скорость вращения | 0-90 об/мин | |
Вращающий момент | 3000 Н-м | |
Подъемная сила | 40KN | |
Метод подачи | Масляная цилиндро-листовая цепь | |
Ход подачи | 3175 мм | |
Скорость движения | 0-2,5 км/ч | |
Возможность подъема | ≤30° | |
Дорожный просвет | 500 мм | |
Угол наклона луча | Вниз: 135°, вверх: 50°, общий: 185° | |
Угол поворота стрелы | Слева: 91°, справа: 5°, итого: 96° | |
Угол наклона буровой штанги | Вниз: 55°, вверх: 15°, итого: 70° | |
Угол поворота буровой штанги | Слева: 45°, справа: 45°, итого: 90° | |
Угол выравнивания гусеницы | ±10° | |
Компенсационная длина балки | 900 мм | |
Опорная мощность | Yuchai YCD4R23T8-80 (59KW/2400р/мин) | |
DTH молоток | K4 | |
Буровая штанга | Φ76×3м | |
Расход воздуха | 18-21m3/min | |
Максимальная высота горизонтального отверстия | 2900 мм | |
Минимальная высота горизонтального отверстия | 750 мм |
Рекомендуемые воздушные компрессоры | |
Передвижной винтовой воздушный компрессор с дизельным двигателем: | Kaishan LGCY-13/13 |
Kaishan LGCY-15/13 | |
Кайшань LGCY-13/17 | |
Примечание: выбор воздушного компрессора зависит от диаметра отверстия и длины воздушного шланга |
