Чем отличается бурение с верхним ударником от бурения с погружным пневмоударником?

Главное отличие между бурением с верхним ударником и бурением с погружным пневмоударником заключается в том, где находится ударный механизм. При верхнем ударнике гидравлический перфоратор расположен на буровой установке и передаёт энергию породе через буровую штангу. При бурении с погружным пневмоударником сам ударный механизм находится в скважине, рядом с долотом, и работает от сжатого воздуха.

Оба способа применяются при бурении скальных пород и взрывных скважин, но подходят для разных условий. Выбор зависит от диаметра и глубины скважин, свойств породы, требований к точности бурения и конфигурации оборудования.

Как работает бурение с верхним ударником?

При бурении с верхним ударником, или Top Hammer, гидравлический перфоратор установлен на буровой установке. Он создаёт ударные импульсы, которые передаются через буровую штангу к долоту. Одновременно штанга вращается, а промывочная система удаляет буровую мелочь из скважины.

Такая схема широко применяется в открытых карьерах, при добыче строительного камня и бурении взрывных скважин. Гидравлический перфоратор обеспечивает высокую энергию удара, а оператор может управлять усилием подачи, вращением и режимом бурения в зависимости от условий.

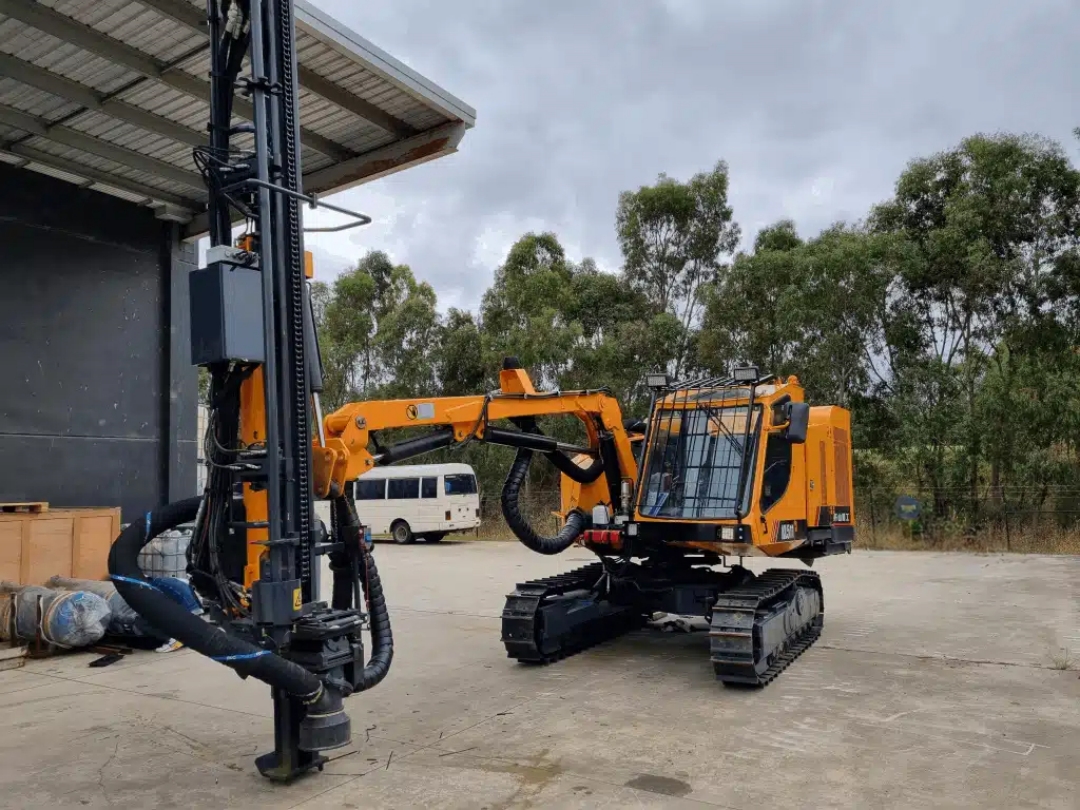

Например, Kaishan KL511 — гусеничная гидравлическая буровая установка для открытых горных работ. Она оснащена верхним гидравлическим перфоратором HC170RP мощностью 23,4 кВт. Согласно характеристикам производителя, установка предназначена для бурения скважин диаметром 76–127 мм с экономичной глубиной бурения до 25 м.

KL511 также оснащена винтовым воздушным компрессором производительностью 9,7 м³/мин при давлении 10 бар. Воздух используется в системе очистки скважины; наличие компрессора само по себе не означает, что установка работает по технологии DTH.

Как работает бурение с погружным пневмоударником?

При бурении с погружным пневмоударником, или DTH (Down-the-Hole), ударный механизм находится непосредственно в скважине, за долотом. Сжатый воздух приводит пневмоударник в действие, а удары передаются породе почти непосредственно через долото.

Воздух выполняет сразу две задачи: обеспечивает работу пневмоударника и помогает выносить разрушенную породу из скважины. Поэтому при подборе оборудования важно учитывать не только давление, но и необходимый расход воздуха.

DTH-бурение часто используют при бурении взрывных скважин в карьерах, особенно когда нужны сравнительно большие диаметры или значительная глубина. Однако фактические возможности зависят от модели пневмоударника, диаметра скважины, свойств породы и характеристик компрессора.

В чём разница между Top Hammer и DTH?

Обе технологии предназначены для бурения пород, но отличаются передачей ударной энергии и требованиями к оборудованию.

Это общие различия между технологиями, а не абсолютное правило для всех моделей. Например, обе системы могут применяться в карьерах, поэтому выбирать оборудование только по названию технологии не стоит.

Какая технология лучше для бурения в карьере?

Универсального ответа нет. Важно сначала определить параметры скважин и условия эксплуатации, а уже затем сравнивать конкретные модели.

Top Hammer стоит рассмотреть, если проект предусматривает бурение скважин в диапазоне, подходящем для гидравлической установки, а производительность и точность можно обеспечить с помощью выбранного перфоратора и бурового инструмента. Например, KL511 рассчитана на диаметр 76–127 мм и экономичную глубину бурения до 25 м.

DTH стоит рассмотреть, если проекту требуется технология с погружным пневмоударником, в том числе для более глубоких скважин или определённых сочетаний диаметра и свойств породы. При этом необходимо проверить, способен ли компрессор обеспечить требуемые давление и расход воздуха для выбранного пневмоударника.

При сравнении затрат также следует учитывать не только цену установки. На итоговую стоимость бурения влияют расходные материалы, обслуживание, расход топлива или энергии, состояние породы и производительность оборудования в конкретных условиях.

Как выбрать подходящую буровую установку Kaishan?

Для начала определите четыре параметра: требуемый диаметр скважины, её глубину, характеристики породы и предполагаемый объём бурения. Затем можно сравнить установки с верхним ударником и DTH по техническим характеристикам и эксплуатационным затратам.

Если проект связан с карьерным бурением скважин диаметром 76–127 мм и глубиной до 25 м, в качестве одного из вариантов можно рассмотреть Kaishan KL511 с гидравлическим перфоратором HC170RP мощностью 23,4 кВт. Если проект требует погружного пневмоударника, нужно подбирать соответствующую DTH-установку и компрессор с подходящими параметрами.

При запросе коммерческого предложения желательно указать диаметр и глубину скважин, тип породы, требуемую производительность и условия эксплуатации. Эти данные помогут определить, какая технология и какая комплектация лучше подходят для вашего проекта.

Часто задаваемые вопросы

Что означает Top Hammer?

Top Hammer — это технология бурения, при которой ударный механизм расположен на буровой установке, а ударная энергия передаётся к долоту через буровую штангу.

Что означает DTH-бурение?

DTH расшифровывается как Down-the-Hole. При этой технологии пневмоударник находится непосредственно в скважине рядом с долотом и работает от сжатого воздуха.

Можно ли использовать компрессор с установкой Top Hammer?

Да. Компрессор может использоваться для очистки скважины от буровой мелочи. Например, KL511 оснащена винтовым компрессором производительностью 9,7 м³/мин при давлении 10 бар. Однако для работы самой ударной системы KL511 использует гидравлический перфоратор HC170RP.

Какая технология подходит для твёрдых пород?

Обе технологии применяются в скальных породах. Выбор зависит от прочности и трещиноватости породы, глубины и диаметра скважин, требуемой производительности и характеристик конкретной установки.

Чем отличается выбор компрессора для Top Hammer и DTH?

При DTH-бурении компрессор должен обеспечивать воздух для работы пневмоударника и очистки скважины. В установке Top Hammer компрессор может использоваться для удаления буровой мелочи, но ударную энергию создаёт гидравлический перфоратор. Поэтому требования к компрессору определяются конструкцией оборудования и выбранной технологией.
